F-CIP型分体式就地清洗机 返回列表页

1、CIP就地清洗机分类

       A、按结构形式：联体式（一体式）CIP清洗机，分体式CIP清洗机

       B、按加热方式：蒸汽加热、电加热

       C、按清洗操作方式：手动式CIP系统、半自动式CIP系统、全自动CIP系统。

2、CIP清洗机结构

       CIP清洗系统主要由酸液罐1台、碱液罐1台、热水罐1台、纯水罐1台、板式（管式）换热器、原酸液罐1台、原碱液罐1台、清洗泵1台（流量变频可调）、加热循环泵2台、回流管、出水管、补水管以及控制系统组成。根据所设置的控制程序由CIP清洗系统自动配置清洗液，经气动控制阀、增压泵、回流泵来完成清洗液的输送和回流循环清洗、排放、回收整个清洗过程。通过PH计、电导率仪、温度控制以及PLC触摸屏组成的控制系统达到自动在线清洗。可以对每一道清洗程序如：时间、流量、酸碱浓度、进行检查与记录，可打印输出，同时能确保清洗温度和浓度在相应清洗过程中自动控制。

3、CIP清洗机特点

       1）CIP清洗机的经济运行成本低，结构紧凑，占地面积小.安装.维护方便，能有效地对罐缸容器及管道等生产设备进行就地清洗，其整个清洗过程均在密闭的生产设备，缸罐容器和管道中运行，从而大大减少了二次污染机会。 保证一定的清洗效果，提高产品的安全性。

       2）该系统可根据生产需要分为一路至四路。尤其是二路及二路以上，既能分区同时清洗同一个或二个以上区域，也能在生产过程中边生产边清洗。这样在生产时就大大缩短了CIP清洗的时间。

       3）节约操作时间，提高效率；节约劳动力，保障操作安全；节约水、蒸汽等能源，减少洗涤剂用量；生产设备可实现大型化，自动化水平高；

       4）全自动CIP清洗系统，能对清洗液进行自动检测.加液.排放.显示与调整，对其运行可靠，自动化程度高，操作简单，清洗效果佳，因而更符合现代大规模流体药品.食品加工工艺的卫生要求及生产环境要求。

       5）灵活的人机对话界面，使操作者可方便的选择每一种操作程序。触摸屏将忠实的显示选项及实际生产中各个阶段的温度.时间电导率等情况，便于进行实时监控。

       6）所有操作均可记录。

       7）CIP清洗系统有单罐双罐及多罐供用户选择，有移动式及固定式。

4、CIP清洗系统程序

       以饮料行业为例，其清洗程序如下：

       （1）洗涤3—5分钟，常温或60℃以上的热水；碱洗10—20分钟，1％—2％溶液，60℃—80℃；中间洗涤5—10分钟，60℃以下的清水；然后洗涤3—5分钟，清水。

       （2）洗涤3—5分钟，常温或60℃以上的热水；碱洗5—10分钟，1％—2％溶液，60℃—80℃，中间洗涤5—10分钟，60℃以下的清水，杀菌10—20分钟，90℃以上的热水。

       清洗流量保证流量实际上是为了保证清洗时的清洗液流速，从而产生一定的机械作用，即通过提高流体的湍动性来提高冲击力，取得一定的清洗效果。

技术参数：

温馨提示：

1、图表中的CIP清洗系统参数均为标准配置，特殊要求根据用户要求意见协商确定

2、CIP清洗机选型需提供的工艺参数：物料性质、产量、加热形式、特殊要求等。

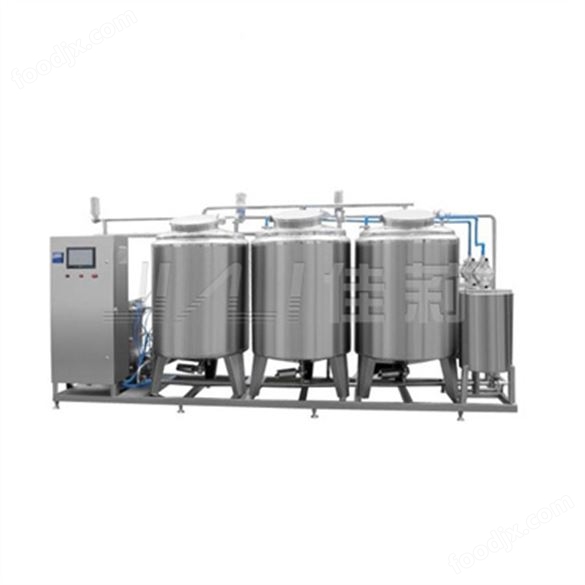

实物图例：
